| OS | Windows98SE |
| CPU | Intel Celeron 500MHz |
| メモリ | 64MB オンボード |
| メモリスロット数 | 1（空きスロット1） |
| 液晶サイズ・解像度 | 14.1インチ 1024×768 1677万色 |
| 外付けモニター・解像度 | 最大1600×1200 1677万色 |
| ビデオ機能 | ATI社製 RAGE(TM) Mobility-P (3Dアクセラレータ内蔵) |
| ハードディスク | 12GB |
| 光学ドライブ | CD-ROMドライブ |
| フロッピードライブ | 搭載 |
| USB端子 | ４ピン×２ |
| PCカードスロット | PC Card Standard準拠(TYPE I／II×2スロットまたはTYPEIII×1スロット) CardBus対応 |
| LAN | 搭載無し |
| モデム | データ：最大56Kbps(V.90)、FAX：最大14.4Kbps |
| ポイントデバイス | タッチパネル |
| 外部モニター端子 | アナログRGB Mini D-SUB 15ピン |
| IEEE1394 | S400 4ピン ×１ |
| PS/2ポート | マウス・キーボード両用 ×１ |
| シリアルポート | RS-232C D-SUB 9ピン ×１ |
| パラレルポート | セントロニクス準拠 ECP対応 D-SUB 25ピン ×１ |
| 外寸 | 310×289.5×36.8～46.3mm(突起部含まず) |
| 重量 | 約3.2Kg |

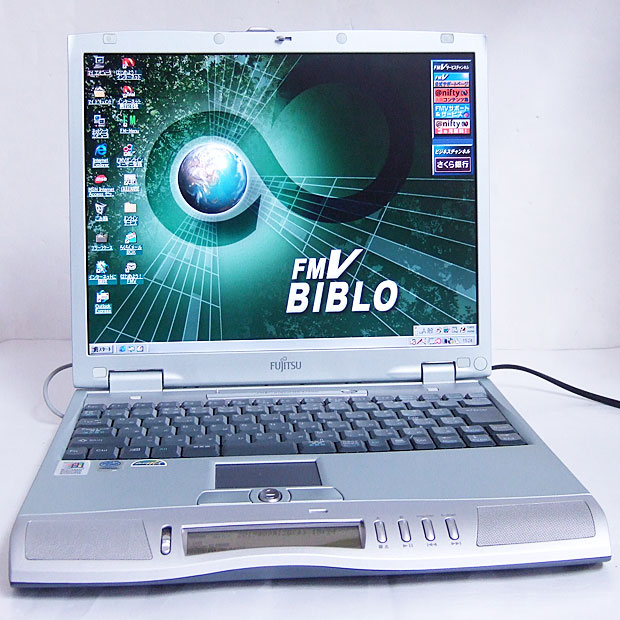

 写真は別型番同フレーム機種の場合があります |
作業時は電源アダプタ、バッテリーを取り外して静電気対策をしてください。

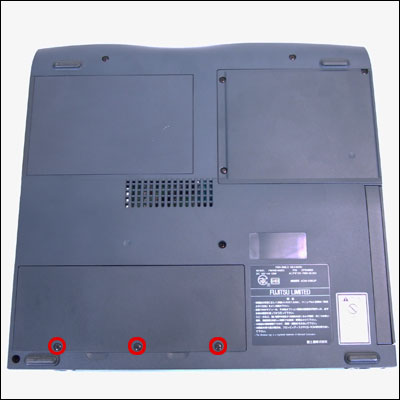

本体底面部分のカバー下にメモリスロットが搭載されています。 カバー部分ネジ3本を外してカバーを外すだけで増設可能です。 |
 |

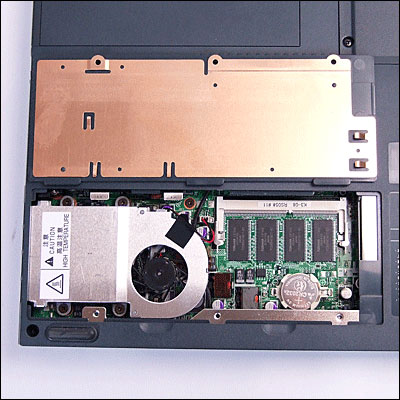

メモリスロットはメーカ出荷時は空きになってます。
C-MOS電池スロットも同じ場所にありますので、こちらも簡単に交換可能です。使用電池はCR2032です。 |
 |
ハードディスクはフロッピーディスクドライブの上部にあります。底面からカバーにアクセスします。

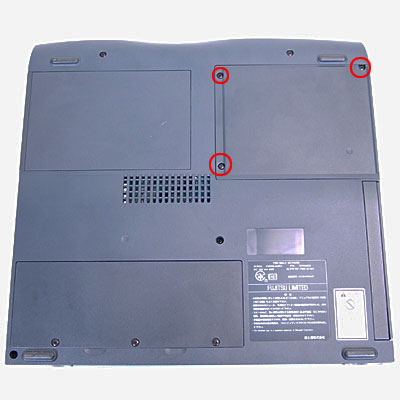

写真赤〇部分、フロッピーディスクドライブのカバーのネジ3本を取り外します。 |
 |

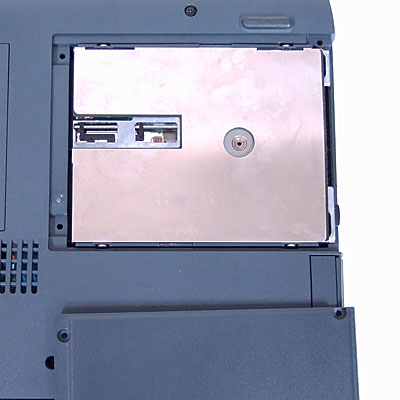

カバーを外してフロッピーディスクドライブを外します。フロッピー本体はネジ止めされていません。
この時にフロッピーディスクドライブケーブルを傷つけないよう注意してください。ケーブルは付けたままで作業可能ですが、外したほうが安全です。 |
 |

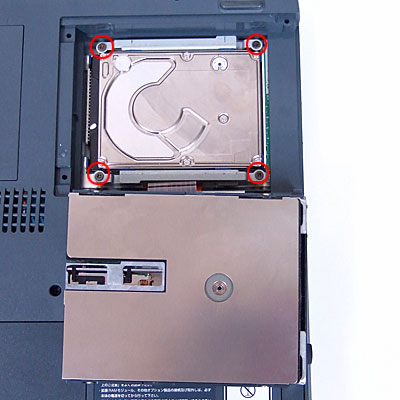

フロッピーディスクドライブの下にハードディスクがネジでマウントされています。
写真赤丸のネジを外せばハードディスク取り外し可能です。 ハードディスク接続ケーブルは繊細なので取り外しは工具を使って慎重に行ってください。 フラットケーブルと接続プラパーツの接続部分に負荷がかかると接続がちぎれる場合があります。 ケーブルではなく接続プラ部分にだけ |
 |

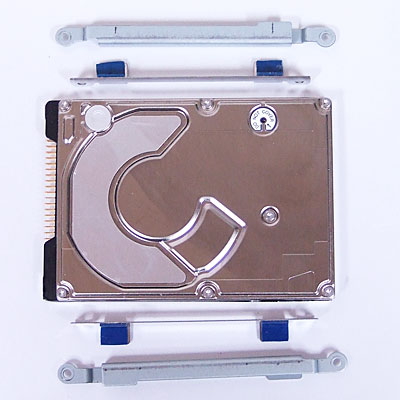

写真のようにハードディスクにマウンタレール2本を取り付け、それをさらに取り付け金具をネジ止めして固定する方式になっています。
再取り付け時に必要なので無くなさないようご注意ください。 |
